U području srednjenaponskih (SN) motornih sustava, meki pokretači igraju ključnu i često podcijenjenu ulogu. Kao dobavljač SN motora, svjedočio sam iz prve ruke kako integracija soft startera može transformirati performanse, učinkovitost i dugovječnost rada SN motora.
Razumijevanje SN motornih sustava
Prije nego što se upustite u ulogu mekog pokretača, bitno je razumjeti sustave SN motora. Srednjenaponski motori obično rade u rasponu od 1 kV do 35 kV i obično se koriste u industrijskim primjenama gdje je potrebna velika snaga. Ove primjene obuhvaćaju različite industrije kao što su rudarstvo, metalurgija, obrada vode i velika proizvodnja. Na primjer, u rudarskoj industriji, SN motori se često koriste za pogon drobilica, transportera i pumpi. NašeVisokonaponski motor za rudarstvoje posebno dizajniran da zadovolji zahtjevne zahtjeve ovog sektora.
SN motori su poznati po svom velikom okretnom momentu i izlaznoj snazi. Međutim, pokretanje ovih motora može biti izazovan zadatak. Kada se SN motor velikih razmjera pokrene izravno preko linije, može povući vrlo visoku udarnu struju, ponekad do 6 - 8 puta veću od struje punog opterećenja motora. Ova visoka udarna struja može prouzročiti nekoliko problema, uključujući padove napona u sustavu napajanja, povećano opterećenje namota motora i oštećenje spojene mehaničke opreme.
Funkcioniranje mekih pokretača
Meki pokretač je uređaj koji postupno povećava napon koji se primjenjuje na SN motor tijekom procesa pokretanja. Na taj način ograničava udarnu struju i omogućuje glatko ubrzanje motora. Osnovno načelo iza mekog pokretača je uporaba tiristora (također poznatih kao silikonski kontrolirani ispravljači ili SCR). Ovi uređaji u čvrstom stanju mogu kontrolirati količinu napona koji se dovodi do motora podešavanjem kuta paljenja AC valnog oblika.
Kada se motor inicijalno pokrene, soft starter primjenjuje niski napon na priključke motora. Kako se motor počinje okretati, soft starter postupno povećava napon sve dok motor ne postigne svoju punu brzinu. Ovaj kontrolirani proces pokretanja može značajno smanjiti udarnu struju, obično je ograničavajući na 2 - 3 puta veću od struje punog opterećenja u usporedbi sa 6 - 8 puta izravnim - on-line pokretanjem.
Uloga soft startera u SN motornim sustavima
1. Smanjenje električnog naprezanja

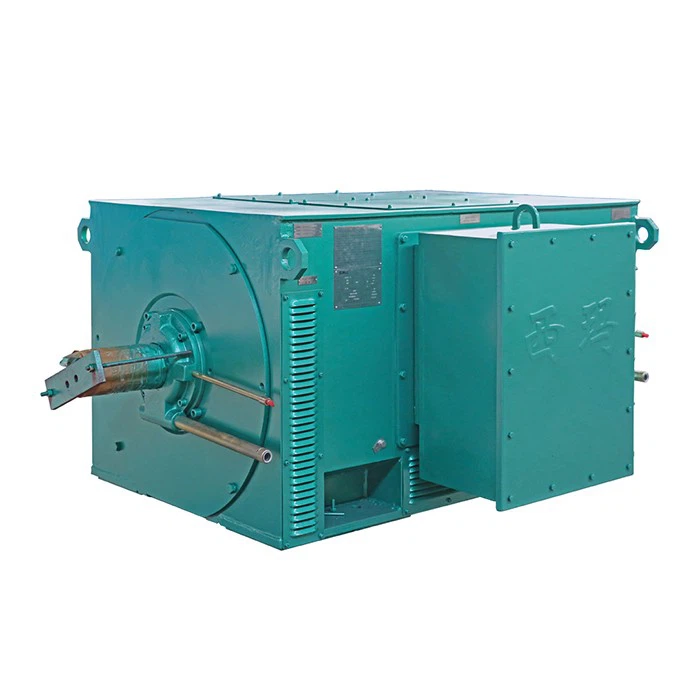

Kao što je ranije spomenuto, velika udarna struja tijekom izravnog pokretanja može uzrokovati značajan stres na namotima motora. S vremenom, ovaj stres može dovesti do kvara izolacije, skraćujući životni vijek motora. Meki pokretač ublažava ovaj problem ograničavanjem udarne struje. Ovo smanjeno električno naprezanje ne samo da povećava pouzdanost motora, već također smanjuje zahtjeve za održavanjem. Na primjer, našY Big AC motormože raditi učinkovitije i s manjim rizikom od električnog kvara kada je uparen s soft starterom.
2. Smanjenje mehaničkog naprezanja
Osim električnog naprezanja, izravno pokretanje također može izazvati veliko mehaničko naprezanje na motoru i povezanoj opremi. Iznenadni visoki zakretni moment koji se stvara tijekom izravnog pokretanja može uzrokovati trzanje i udarna opterećenja na vratilu motora, spojkama i pogonskim strojevima. To može dovesti do prijevremenog trošenja i habanja mehaničkih komponenti kao što su ležajevi, zupčanici i remeni. Meki starter osigurava glatko ubrzanje, što smanjuje udarna opterećenja i produljuje vijek trajanja mehaničkih komponenti. Na primjer, u transportnom sustavu, motor s mekim pokretanjem može spriječiti klizanje ili oštećenje remena zbog naglog pokretanja.
3. Poboljšanje kvalitete električne energije
Velika udarna struja tijekom izravnog pokretanja može uzrokovati pad napona u sustavu napajanja. Ovi padovi napona mogu utjecati na drugu električnu opremu spojenu na istu elektroenergetsku mrežu, što dovodi do kvarova ili smanjene učinkovitosti. Ograničavanjem udarne struje, soft starter pomaže u održavanju stabilne razine napona u sustavu napajanja, poboljšavajući ukupnu kvalitetu električne energije. Ovo je osobito važno u industrijskim objektima gdje se koristi više osjetljivih električnih uređaja.
4. Energetska učinkovitost
Meki pokretači također mogu doprinijeti energetskoj učinkovitosti. Tijekom procesa pokretanja, smanjena udarna struja znači da se troši manje energije u obliku topline koju stvara protok velike struje. Dodatno, neki soft starteri opremljeni su značajkama za uštedu energije koje mogu optimizirati rad motora tijekom normalnih radnih uvjeta. Na primjer, soft starter može prilagoditi napon koji se dovodi do motora na temelju zahtjeva opterećenja, smanjujući potrošnju energije kada motor radi pod djelomičnim opterećenjem.
Prijave i studije slučaja
Meki pokretači naširoko se koriste u raznim aplikacijama SN motora. U industriji obrade vode, SN motori se koriste za pogon pumpi za vodoopskrbu i pročišćavanje otpadnih voda. Meki pokretač u ovim crpkama osigurava glatko pokretanje, sprječavajući udar vode koji može oštetiti cijevi i ventile. U industriji čelika, gdje se SN motori velikih razmjera koriste za pogon valjaonica i peći, soft starter pomaže smanjiti električno i mehaničko naprezanje, poboljšavajući ukupnu produktivnost i pouzdanost proizvodnog procesa.
Pogledajmo studiju slučaja iz stvarnog svijeta. Rudarska tvrtka suočavala se s čestim kvarovima motora i mehaničkim kvarovima na svojim transportnim sustavima. Izravno pokretanje SN motora uzrokovalo je visoke udarne struje i udarna opterećenja. Nakon instaliranja našegYJT 6kV električni motorizajedno s mekim starterima, udarna struja je značajno smanjena, a pokretni sustavi počeli su raditi glatko. Troškovi održavanja su se smanjili, a ukupna produktivnost porasla, jer su zastoji zbog kvarova motora i mehanike smanjeni na minimum.
Zaključak
Zaključno, uloga mekog pokretača u SN motornom sustavu ne može se precijeniti. Omogućuje višestruke prednosti, uključujući smanjenje električnog i mehaničkog naprezanja, poboljšanje kvalitete napajanja i povećanje energetske učinkovitosti. Kao dobavljač SN motora, uvijek preporučujemo korištenje soft startera našim kupcima kako bismo osigurali optimalne performanse i dugovječnost njihovih motornih sustava.
Ako su vam potrebni visokokvalitetni SN motori ili soft starteri za vaše industrijske primjene, pozivamo vas da nas kontaktirate radi razgovora o kupnji. Naš tim stručnjaka spreman je pružiti vam profesionalne savjete i rješenja prilagođena vašim specifičnim zahtjevima.
Reference
- Kueck, J. (2009). Upravljanje motorom srednjeg napona. IEEE Industry Applications Magazine.
- Boldea, I. i Nasar, SA (2001). Električni pogoni: Uvod. CRC Press.
