Kao dobavljač Z4 četkastih istosmjernih motora često susrećem kupce koji su znatiželjni o razlikama između serijski namotanih i šantiranih Z4 četkastih istosmjernih motora. Razumijevanje ovih razlika ključno je za donošenje pravog izbora kada su u pitanju različite primjene. U ovom blogu ću se pozabaviti detaljima ove dvije vrste motora kako bih vam pomogao da bolje razumijete.
Osnovna struktura i princip
Z4 istosmjerni motor tipa četke široko je korišten u mnogim industrijskim i komercijalnim primjenama. Obje serije - namotani i namotani Z4 istosmjerni motori s četkom rade na principu elektromagnetizma. Kada električna struja prolazi kroz zavojnicu u magnetskom polju, stvara se sila koja uzrokuje rotaciju motora.
U serijski namotanom Z4 četkastom istosmjernom motoru, namot polja spojen je u seriju s namotom armature. To znači da ista struja teče i kroz namot polja i kroz namot armature. Kao rezultat toga, jakost magnetskog polja izravno je proporcionalna struji armature. Kada se opterećenje motora povećava, povećava se i struja armature, što zauzvrat jača magnetsko polje.
S druge strane, u istosmjernom motoru tipa Z4 s četkom, namot polja povezan je paralelno s namotom armature. Napon na namotu polja jednak je naponu na namotu armature. Struja kroz namot polja je relativno konstantna i određena je otporom namota polja i primijenjenim naponom.
Izvedbene karakteristike
Momentno - Brzinske karakteristike
Karakteristike okretnog momenta i brzine kod serijski namotanih i usmjerno namotanih Z4 istosmjernih motora tipa četke prilično su različite. Motor sa serijskim namotajem ima vrlo visok startni moment. Kada se motor pokrene struja armature je velika jer je povratna emf na početku nula. Budući da je namot polja u seriji s armaturom, magnetsko polje je također jako, što rezultira velikim početnim momentom. Povećanjem brzine motora povećava se povratna emf, što smanjuje struju armature i jakost magnetskog polja. To uzrokuje smanjenje zakretnog momenta s povećanjem brzine. Brzina motora sa serijskim namotajem može jako varirati s opterećenjem. Pri malim opterećenjima brzina može biti izuzetno visoka, što može predstavljati sigurnosni rizik.
Nasuprot tome, motor s šantnim namotajem ima relativno konstantnu brzinu u širokom rasponu opterećenja. Jačina magnetskog polja je relativno stabilna jer je struja polja konstantna. Početni zakretni moment motora s namotanim pogonom niži je nego kod motora sa serijskim namotajem, ali još uvijek može pružiti dovoljan zakretni moment za mnoge primjene. Brzina motora s šantnim namotajem blago se smanjuje kako se opterećenje povećava zbog pada napona na otporu armature.
Učinkovitost
Učinkovitost je važan faktor koji treba uzeti u obzir pri odabiru motora. Općenito, istosmjerni motori tipa Z4 s četkom obično imaju veću učinkovitost pri normalnim radnim opterećenjima. To je zato što je struja polja relativno konstantna i manji je gubitak snage u namotu polja u usporedbi sa serijski namotanim motorom. U motoru sa serijskim namotajem, kako se opterećenje mijenja, mijenja se i struja kroz namot polja, što može dovesti do većih gubitaka snage.
Regulacija brzine
Regulacija brzine odnosi se na sposobnost motora da održava konstantnu brzinu pod promjenjivim opterećenjima. Motori s šantnim namotajem imaju bolju regulaciju brzine od motora sa serijskim namotajem. Kao što je ranije spomenuto, brzina motora s namotanim namotajem samo se neznatno mijenja s opterećenjem, dok brzina motora sa serijskim namotajem može značajno varirati.
Prijave
Različite karakteristike izvedbe serijskih - namotanih i šantiranih - namotanih Z4 istosmjernih motora tipa četke čine ih prikladnima za različite primjene.
Serija - Motori za ranu
Motori sa serijskim namotajem obično se koriste u aplikacijama koje zahtijevaju veliki startni moment, kao što su dizalice, dizalice i vučni sustavi. Na primjer, u dizalici, motor sa serijskim namotajem može osigurati veliki okretni moment potreban za podizanje teških tereta iz mirovanja. Drugi primjer je uMotor pumpe za gorivo za vlak. Visoki startni moment motora sa serijskim namotajem osigurava glatko pokretanje pumpe za gorivo i učinkovitu isporuku goriva.
Shunt - Motori s ranom
Shunt - namotani motori idealni su za aplikacije koje zahtijevaju stalnu brzinu, kao što su alatni strojevi, ventilatori i pumpe. U alatnom stroju, motor s šantnim namotajem može održavati stabilnu brzinu, što je ključno za točnu obradu. TheElektrična lokomotiva, servo motor za sklopku za regulaciju naponačesto koristi shunt motore kako bi osigurao konstantnu brzinu i pouzdan rad.
Razmatranja troškova
Trošak motora uključuje ne samo početnu kupovnu cijenu, već i troškove rada tijekom njegovog životnog vijeka. Motori sa serijskim namotajem općenito su jeftiniji za proizvodnju jer imaju jednostavniju strukturu. Međutim, zbog manje učinkovitosti i manje stabilne brzine, dugoročno mogu rezultirati većim operativnim troškovima. Shunt - namotani motori, iako skuplji u početku, mogu uštedjeti energiju i smanjiti troškove održavanja tijekom vremena, posebno u primjenama gdje su potrebni stalna brzina i visoka učinkovitost.
Održavanje
Obje serije - namotani i namotani Z4 istosmjerni motori s četkom zahtijevaju redovito održavanje. Četkice u ovim motorima potrebno je povremeno pregledati i zamijeniti kako bi se osigurao dobar električni kontakt. U motoru sa serijskim namotajem, namot polja može biti skloniji oštećenju zbog velikih varijacija struje. U motoru s raširenim namotajem potrebno je provjeriti ispravnost izolacije namota polja kako bi se održala konstantna struja polja.
Zaključak
Ukratko, glavne razlike između serijskih - namotanih i šant - namotanih - Z4 istosmjernih motora tipa četke leže u njihovim karakteristikama performansi, primjenama, učinkovitosti i cijeni. Motori sa serijskim namotajem karakterizirani su visokim startnim momentom, ali promjenjivom brzinom, dok motori s namotanim pogonom nude konstantnu brzinu i bolju regulaciju brzine. Prilikom odabira motora, važno je uzeti u obzir specifične zahtjeve vaše primjene, kao što su početni moment, regulacija brzine i učinkovitost.

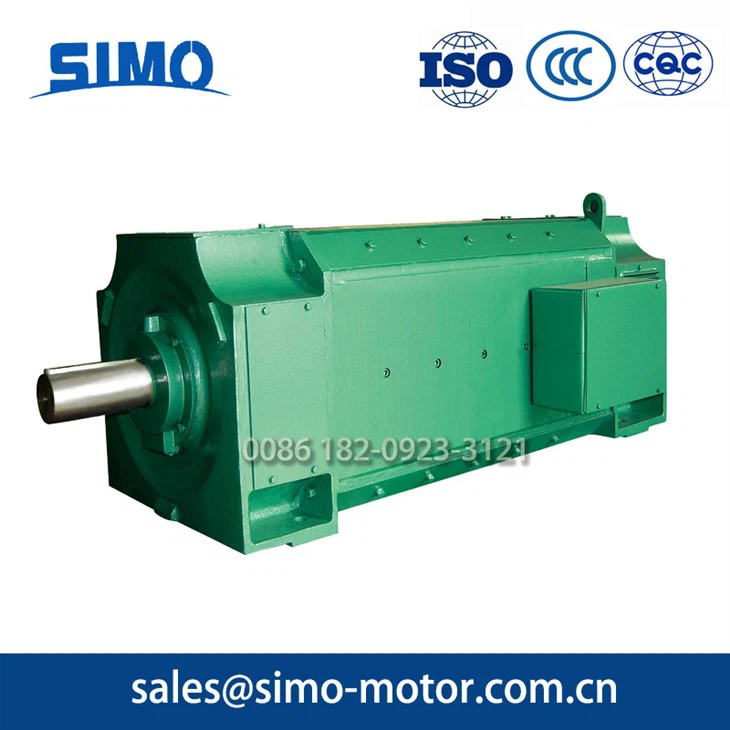

Ako ste na tržištu za istosmjerni motor tipa Z4 s četkom, bilo da se radi o motoru sa serijskim navijanjem ili šantom, možemo vam pružiti proizvode visoke kvalitete koji zadovoljavaju vaše potrebe. NašeDC motor visokog startnog momenta ZSN4 - 315 - 072izvrstan je primjer naše predanosti kvaliteti i učinku. Pozdravljamo vas da nas kontaktirate za više informacija i kako bismo razgovarali o vašim specifičnim zahtjevima. Radujemo se prilici surađivati s vama i pružiti vam najbolja motorna rješenja.
Reference
- Fitzgerald, AE, Kingsley, C. i Umans, SD (2003). Električni strojevi. McGraw - Hill.
- Chapman, SJ (2012). Osnove električnih strojeva. McGraw - Hill.
