Bok tamo! Kao dobavljač istosmjernog motora, iz prve sam ruke vidio koliko je važno razumjeti električne gubitke u istosmjernom motoru. Ovo vam znanje može pomoći u donošenju boljih odluka kada je riječ o odabiru pravog motora za vaše potrebe, kao i optimizaciji njegove izvedbe. Dakle, zaronimo odmah i pogledajmo o čemu se radi u tim gubicima.
Vrste električnih gubitaka u istosmjernom motoru
Gubici bakra
Gubici u bakru, poznati i kao I²R gubici, vjerojatno su najpoznatija vrsta električnih gubitaka u istosmjernim motorima. Ovi gubici nastaju zbog otpora bakrenih namota u armaturi i zavojnicama polja. Kada struja teče kroz te namote, stvara se toplina prema formuli (P = I^{2}R), gdje je (P) gubitak snage, (I) je struja koja teče kroz namot, a (R) je otpor namota.
Namot armature obično ima relativno niži otpor u usporedbi s namotom polja. Ali budući da struja armature može biti prilično velika, posebno u uvjetima velikog opterećenja, gubici bakra u armaturi mogu biti značajni. Kako bi smanjili te gubitke, proizvođači često koriste bakar visoke čistoće i veće površine presjeka za namote. To pomaže smanjiti otpor i tako smanjiti količinu proizvedene topline.
Željezni gubici
Gubici u željezu dalje se dijele u dvije glavne vrste: gubici zbog histereze i gubici zbog vrtložnih struja.
Gubici histereze
Gubici zbog histereze javljaju se u željeznoj jezgri motora. Kada magnetsko polje u jezgri promijeni smjer, magnetske domene u željezu moraju se ponovno poravnati. Ovaj proces ponovnog usklađivanja zahtijeva energiju koja se rasipa kao toplina. Količina gubitka zbog histereze ovisi o vrsti željeza upotrijebljenog u jezgri, frekvenciji promjena magnetskog polja i maksimalnoj gustoći magnetskog toka. Kako bi se minimizirali gubici zbog histereze, u jezgrama motora koriste se posebne vrste elektrotehničkog čelika s niskim koeficijentima histereze.
Edy - Trenutni gubici
Gubici vrtložne struje uzrokovani su induciranim strujama u željeznoj jezgri. Kada se magnetsko polje u jezgri promijeni, ono inducira cirkulirajuće struje, poznate kao vrtložne struje, u materijalu jezgre. Ove vrtložne struje teku kroz otpor jezgre i stvaraju toplinu. Kako bi se smanjili gubici vrtložnih struja, jezgra motora obično se sastoji od tankih slojeva koji su međusobno izolirani. To povećava otpor putanje vrtložnih struja, čime se smanjuje njihova veličina i povezani gubici.
Gubici kontakta četke
U istosmjernom motoru četkice se koriste za prijenos električne struje između nepokretnog dijela (statora) i rotirajućeg dijela (armature). Gubici kontakta četkica javljaju se na sučelju između četkica i komutatora. Ovi gubici su uglavnom posljedica otpora kontakta između četkice i komutatora, kao i luka koji se može pojaviti tijekom procesa komutacije.
Količina gubitka kontakta četkice ovisi o nekoliko čimbenika, kao što je vrsta materijala četkice, kontaktni pritisak, stanje površine komutatora i gustoća struje na kontaktu. Korištenje visokokvalitetnih materijala za četke i održavanje odgovarajućeg kontaktnog pritiska može pomoći u smanjenju tih gubitaka.
Utjecaj električnih gubitaka
Sada kada znamo koliki su električni gubici, razgovarajmo o njihovom utjecaju. Električni gubici u istosmjernom motoru imaju nekoliko negativnih učinaka, uključujući:
Smanjena učinkovitost
Učinkovitost je ključni faktor u svakoj primjeni motora. Gore navedeni električni gubici izravno smanjuju učinkovitost istosmjernog motora. Više energije gubi se kao toplina umjesto da se pretvara u korisnu mehaničku snagu. To znači da morate isporučiti više električne energije kako biste dobili istu količinu mehaničkog izlaza, što može dovesti do viših operativnih troškova.
Povećana temperatura
Toplina koju stvaraju električni gubici uzrokuje porast temperature motora. Visoke temperature mogu imati negativan utjecaj na izolaciju namota, smanjujući njezin životni vijek i povećavajući rizik od kratkih spojeva. Dodatno, pretjerano zagrijavanje također može dovesti do mehaničkih problema, poput širenja i izobličenja komponenti motora.
Degradacija performansi
Kako temperatura raste zbog gubitaka, performanse motora mogu se pogoršati. Na primjer, magnetska svojstva željezne jezgre mogu se promijeniti na visokim temperaturama, što dovodi do smanjenja momenta i regulacije brzine motora.
Kako mi, kao dobavljač, rješavamo te gubitke
U našoj tvrtki poduzimamo nekoliko mjera kako bismo smanjili električne gubitke u našim istosmjernim motorima. Za gubitke bakra koristimo bakrene žice visoke kvalitete s optimalnim presjekom. Naši inženjeri pažljivo dizajniraju konfiguracije namota kako bi osigurali najmanji mogući otpor.
Što se tiče gubitaka željeza, nabavljamo najbolji električni čelik za jezgre naših motora. Također posvećujemo veliku pozornost procesu laminiranja kako bismo smanjili gubitke vrtložnih struja. Naš proizvodni proces osigurava da su lamele tanke i pravilno izolirane jedna od druge.
Za gubitke u kontaktu s četkama, nudimo razne materijale za četke visokih performansi. Također pružamo detaljne smjernice o postavljanju i održavanju četkica kako bismo osigurali pravilan kontaktni pritisak i uvjete površine.
Naš asortiman proizvoda
Imamo širok raspon istosmjernih motora kako bismo zadovoljili različite potrebe kupaca. Na primjer,ZZJ - 806 - 22,4kw zamjenska tvornica čelika za istosmjerni motordizajniran je posebno za aplikacije u čeličanama. Optimiziran je za smanjenje električnih gubitaka i poboljšanje učinkovitosti, čak i pod uvjetima velikog opterećenja.
TheIstosmjerni motor lokomotive serije ZTPje još jedan sjajan proizvod u našem portfelju. Ovi su motori napravljeni da izdrže zahtjevne zahtjeve primjene lokomotiva. Ugradili smo najnovije tehnologije kako bismo smanjili gubitke i poboljšali performanse.

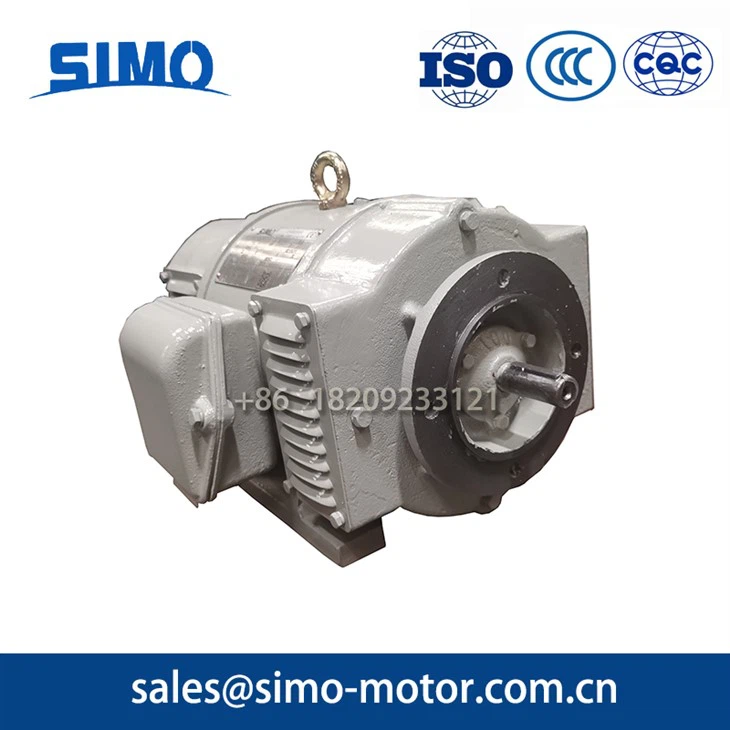

A ako ste na tržištu za motore za zračne kompresore dizelskih lokomotiva, pogledajte našeMotori zračnog kompresora dizelske lokomotive serije SIMO ZTP. Projektirani su da ponude visoku učinkovitost i pouzdanost.
Razgovarajmo!
Ako tražite pouzdanog dobavljača istosmjernih motora koji razumije važnost smanjenja električnih gubitaka, tu smo za vas. Bilo da radite na malom projektu ili velikoj industrijskoj primjeni, možemo vam pomoći pronaći pravi motor za vaše potrebe. Kontaktirajte nas danas da započnemo raspravu o vašim zahtjevima i vidimo kako vam možemo pružiti vrhunske istosmjerne motore po konkurentnim cijenama. Ne propustite priliku poboljšati učinkovitost i performanse svoje opreme s našim visokokvalitetnim motorima.
Reference
- "Osnove električnih strojeva" Stephena J. Chapmana
- "DC Motors and Controls" raznih industrijskih stručnjaka u tehnologiji motora.
